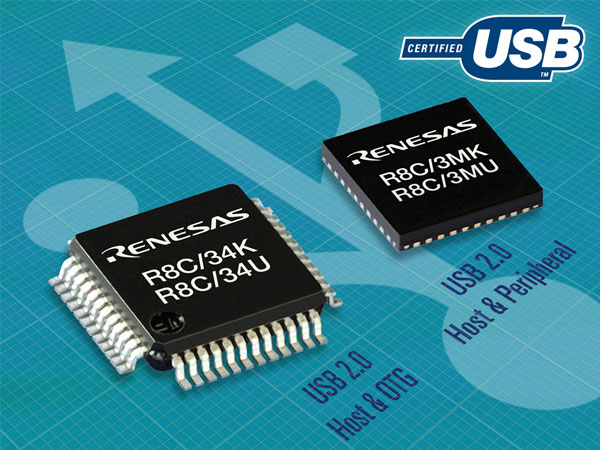

On-The-Go – PI4RCG https://www.pi4rcg.nl Radio Club 't Gooi - Veron afdeling 15 Fri, 25 Feb 2011 11:49:16 +0000 nl hourly 1 https://wordpress.org/?v=5.9.3 R8C nu met USB https://www.pi4rcg.nl/2011/03/04/r8c-nu-met-usb/ https://www.pi4rcg.nl/2011/03/04/r8c-nu-met-usb/#respond Fri, 04 Mar 2011 11:45:30 +0000 http://www.pi4rcg.nl/?p=2933 Renesas heeft een serie nieuwe low-end flash-microcontrollers met geïntegreerde USB-2.0-host/function-controller voorgesteld, die bedoeld zijn voor consumentenproducten zoals PC-periferie en mobiele apparaten, maar ook voor medische apparatuur. De nieuwe controllers uit de R8C-productfamilie bestaan uit de groepen R8C/34K en R8C/3MK met USB-host/function-controller en de groepen R8C/34U en R8C/3MU met een USB-controller die alleen de function-modus beheerst.
Voor een grotere flexibiliteit en een vereenvoudiging van het systeemontwerp kan de USB-module van de R8C/34K ook worden geconfigureerd voor On-The-Go (OTG) functionaliteit. De nieuwe IC’s bezitten 32 tot 128 KB flash-geheugen, tot 10 KB SRAM en een 4 KB groot data-flash-geheugen.
De USB-controller voldoet aan de USB 2.0-full-speed-specificatie (12 Mbit/s). De controller bezit bovendien vijf snelle en flexibele communication-pipes, waarbij elke pipe een eigen FIFO-buffer (in totaal 448 bytes) heeft. Daardoor kan afhankelijk van de toepassing een enkele of dubbele buffering en de communicatierichting in de software worden ingesteld.
Net zoals de bestaande R8C/3x-series bezitten de nieuwe microcontrollers ook een wait- en stop-mode voor het verminderen van het stroomverbruik. Bovendien kan de interne PLL-schakeling voor de USB-klok worden stopgezet wanneer de USB-functie niet wordt gebruikt.

Samples van de nieuwe R8C-controllers zijn al beschikbaar, de serieproductie begint in maart 2011.

Meer info: www.renesas.com/products/mpumcu/r8c/r8c3x/r8c3x_landing.jsp

Bron: Elektor
