Antennes

Antennes in ‘t Gooi

 PA5AP

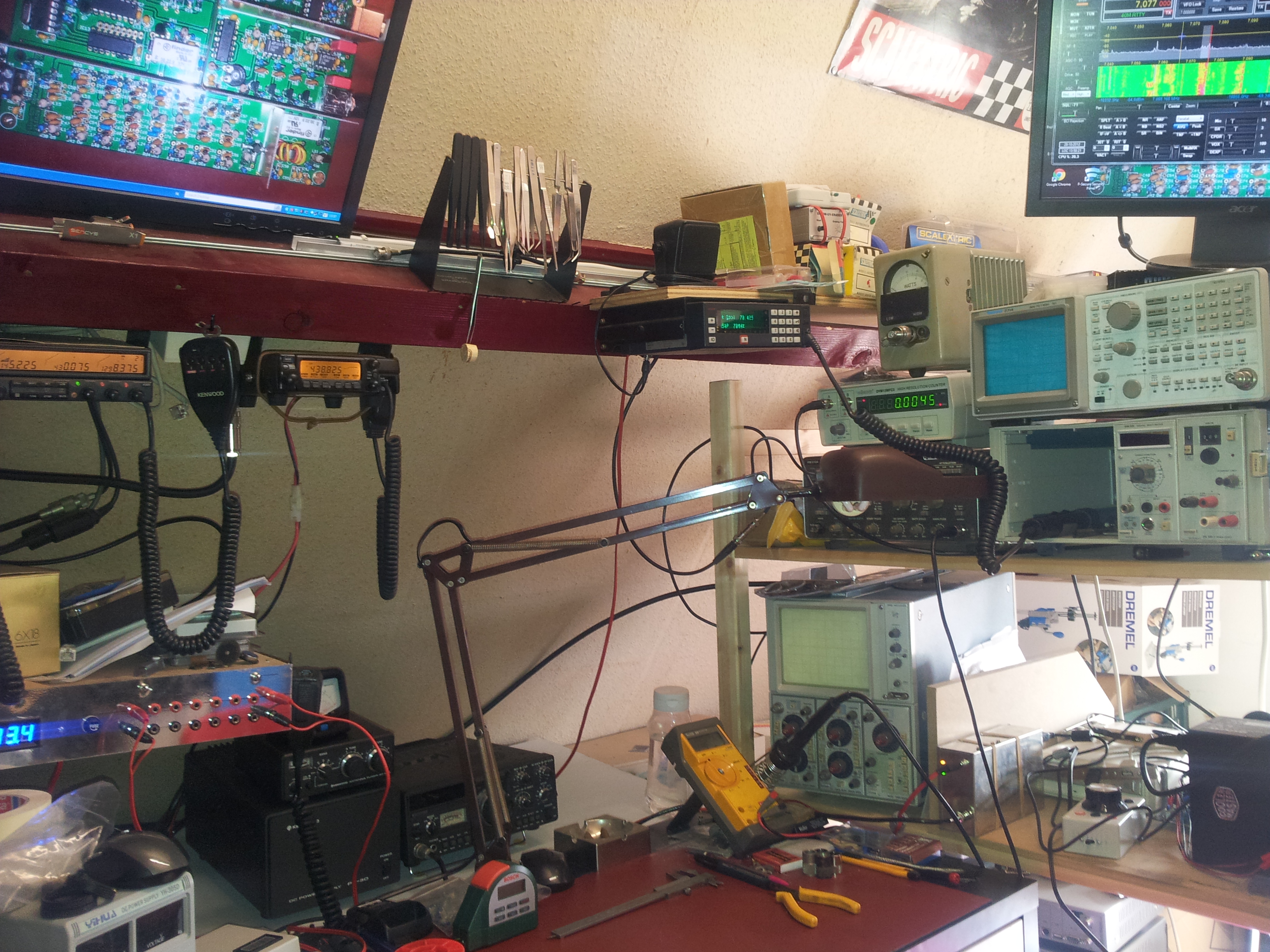

Antenne opstelling en shack bij Ap – PA5AP:

Van links naar rechts:
TM-742, IC-207, SE-550, daaronder TS-130 en naast de scoop de LIMA transceiver

PA2PBT

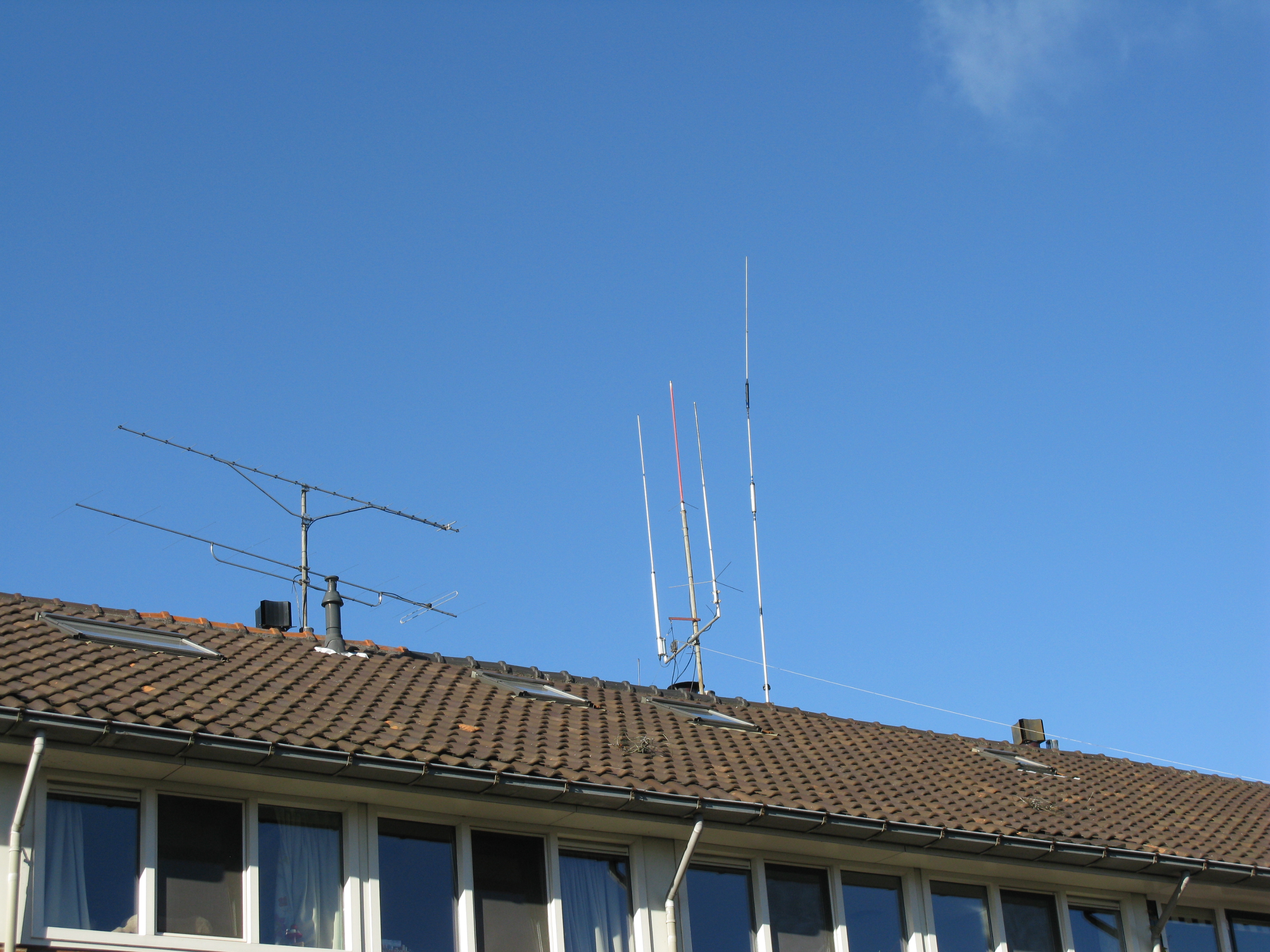

Hierbij wat foto,s van mijn antenne’s, de verticale antenne,s zijn van rechts naar links:

-10-15-20 meter GPA30 (is voor een deel in gebruik

dan 2 antennes voor 2 meter en 70 Cm

dan zie je helemaal links de CX 4-68  Sirio voor 4 meter

niet zichtbaar is een klein aktief antennetje dat ik gebruik voor ontvangst van de
marifoon band 156 Mhz

Ook moeilijk zichtbaar is de W3D2000 antenne voor 40 en 80 meter het voedings punt zit in de mast op de schoorsteen en de beide dipoolantenne-helften lopen naar de achtertuin en aan de voorkant van het huis gaat de helft naar een lantaarnpaal aan de overkant van het straatje.
Op de andere schoorsteen zie je nog een 2 meter beam van Flexyagi en een 70Cm Yagi bovenin

73’s de PA2PBT

PE1KHR

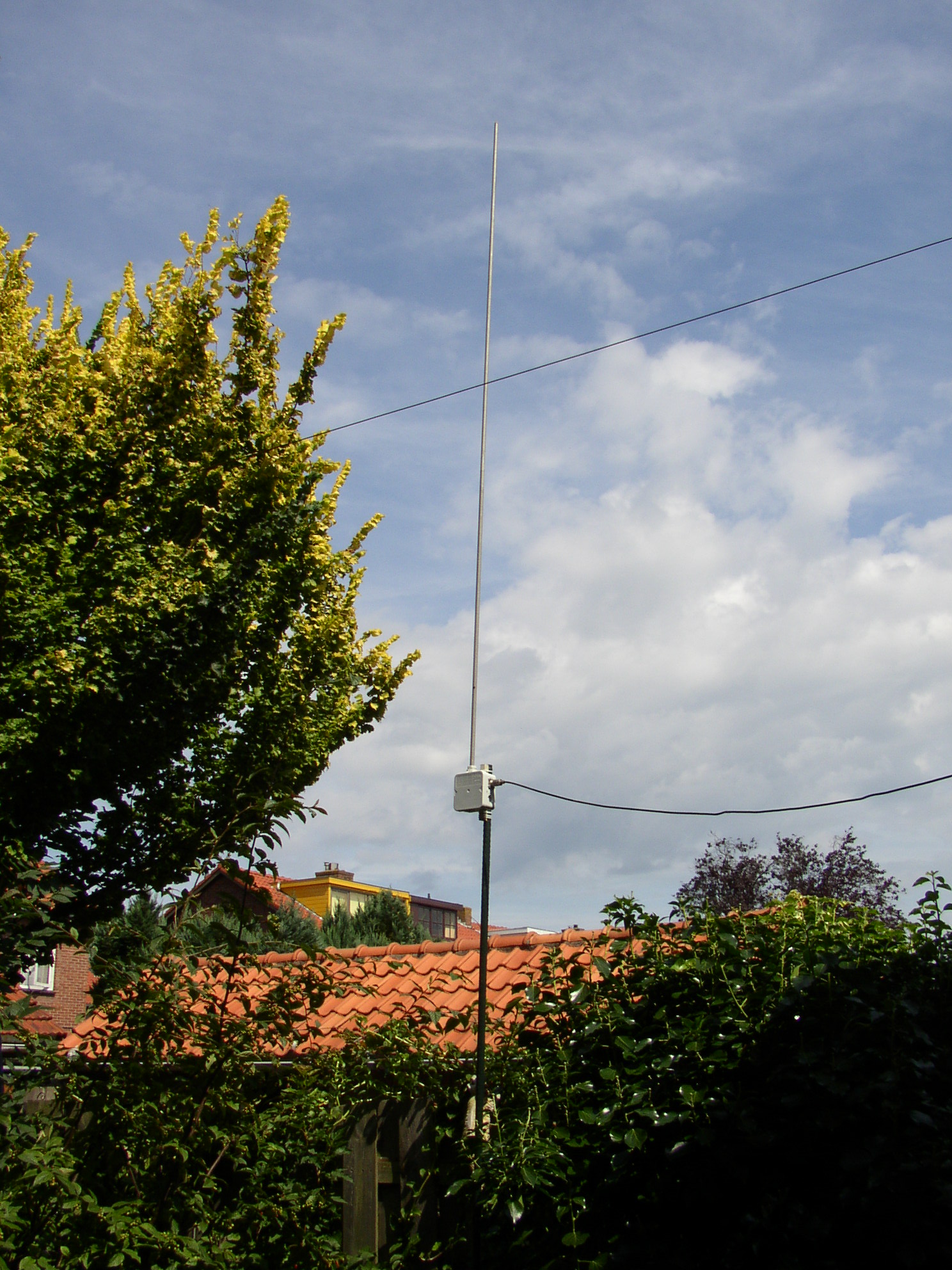

Tijdelijke opstelling 4m antenne van PE1KHR (zelfbouw, 1:1,2)

PA4MDB

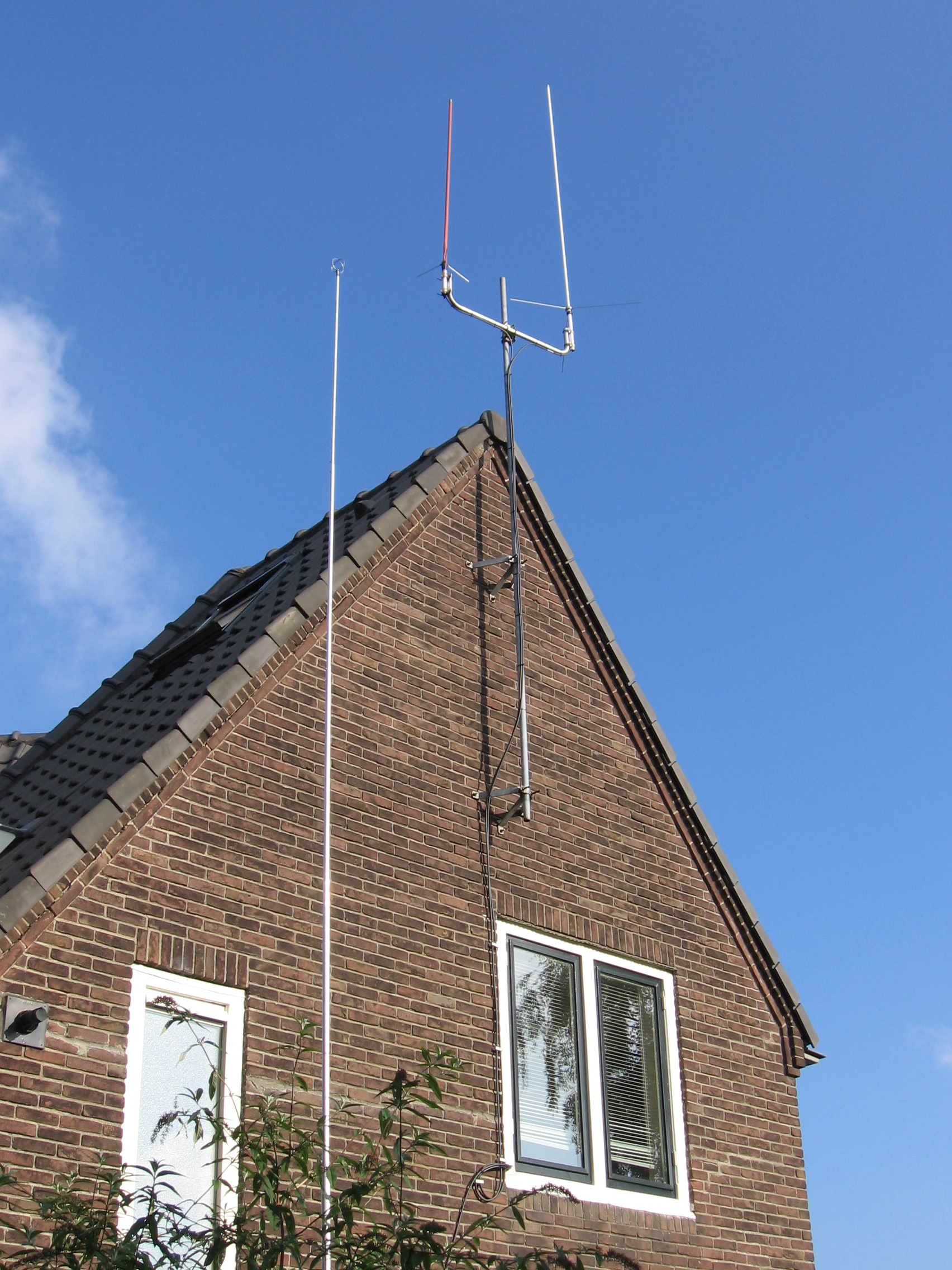

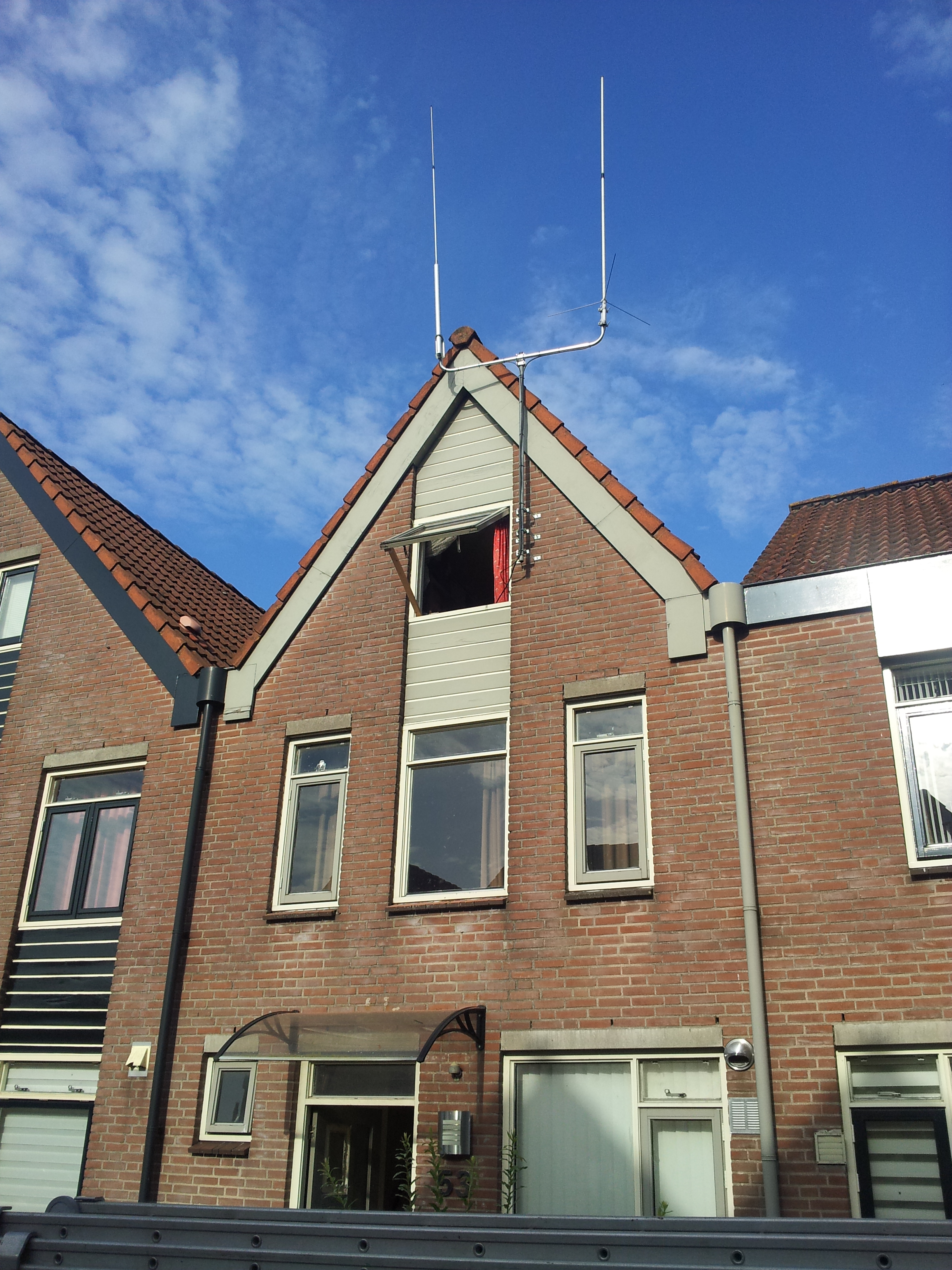

Twee ‘zuurstokken” (X5000 dribander) & dualbander (MA-2000).
Verder een GPA27 1/2 voor 10 meter. Op 10meter afgeregeld.
In de nok van het huis hangt binnen nog een C901 (driebander) als ‘dummieload’.

NL12819

Antenne’s van NL12819

PA0ETE

Filmpje van John’s 4 meter (70 MHz) K-antenne (inverted-V zijwaarts) op Hams4hams glasfibermast

Dit is nog steeds mijn antenne, alleen loopt hij bij het inschuiven vast, zodat hij niet superhoog kan. Ter indicatie: op de video kon hij nog maar 60% van de totale hoogte worden uitgeschoven. De grap is: hij staat los op zolder (op zo’n schotelvoet met stoeptegels), dat is ruim sterk genoeg, ook bij harde wind. Doordat hij ergens mee aan aan het pand vast zit, in combinatie met het feit dat hij niet altijd uitgeschoven is, is voor de mast (15 meter boven het dak uit) geen vergunning nodig. Ik kan hem in zes minuten vanaf volle hoogte onzichtbaar naar binnen halen, en in een paar minuten meer uitschuiven. Ik heb meerdere antennes die ik er op die manier in kan plaatsen. Verschillene varianten van de kroonsteendipolen voor 4m, een halve golf verticaal met pi-filter onderaan voor 50 MHz en een horizontale dipool van die band. Met de halve golf op 6m heb ik ooit een station gewerkt met een portofoon op een rubber duckie in Amstelveen van hier uit 🙂

PE7M

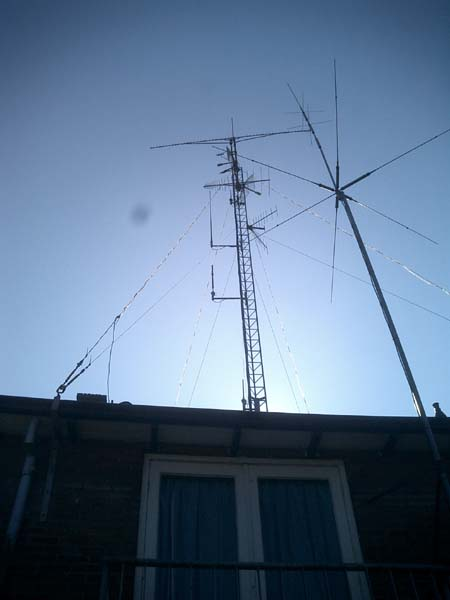

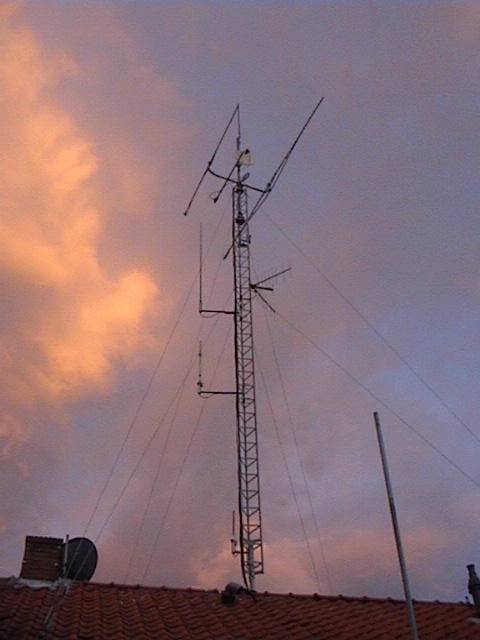

Antenne opstelling bij Maarten PE7M

PA5TYS

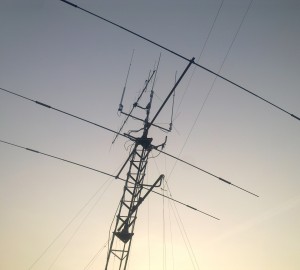

Antennepark PA5TYS

PA4YBR

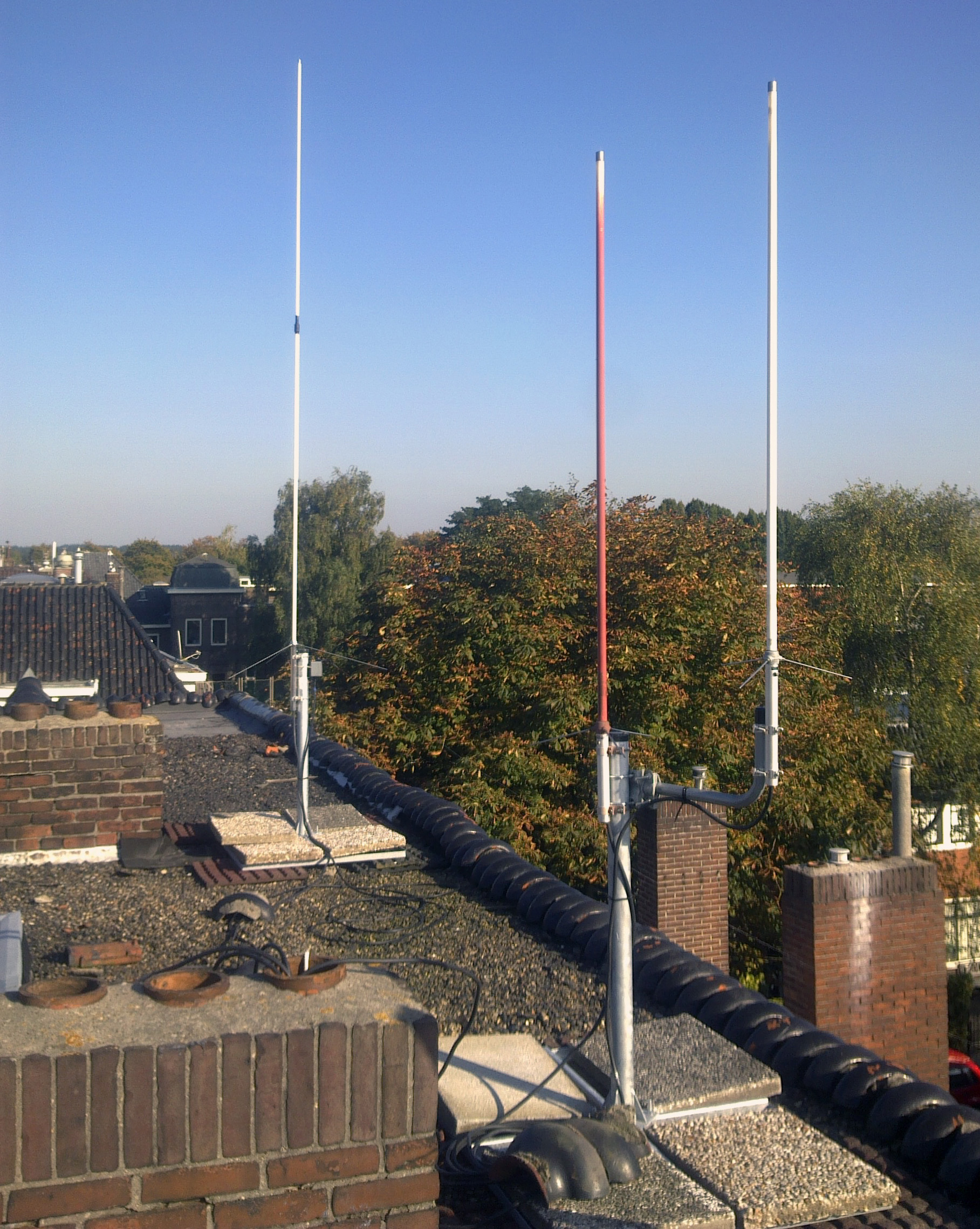

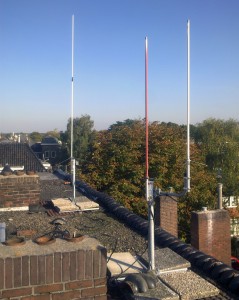

Antennepark PA4YBR

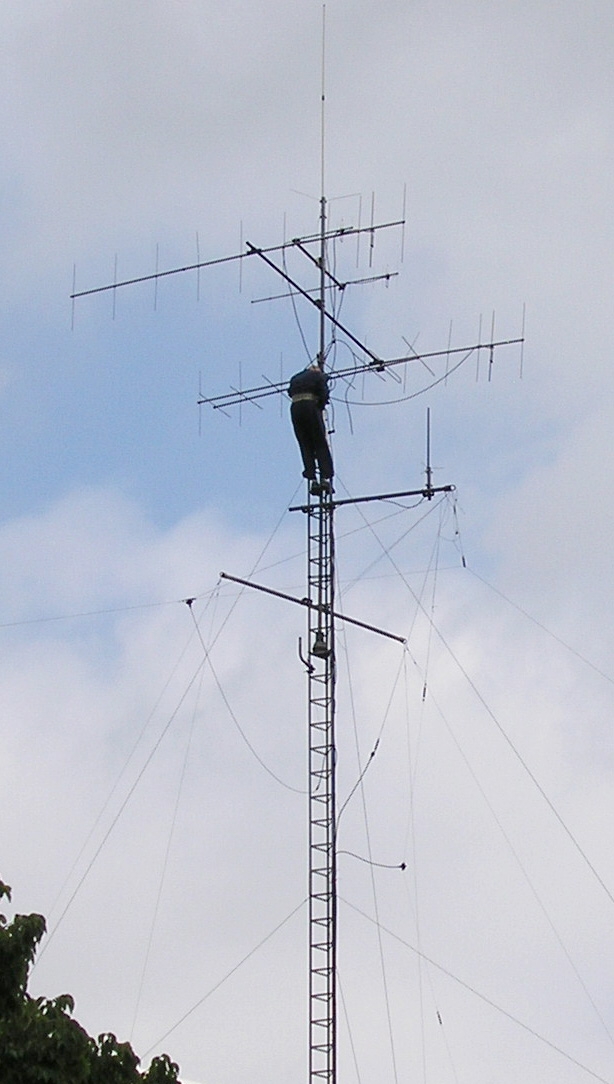

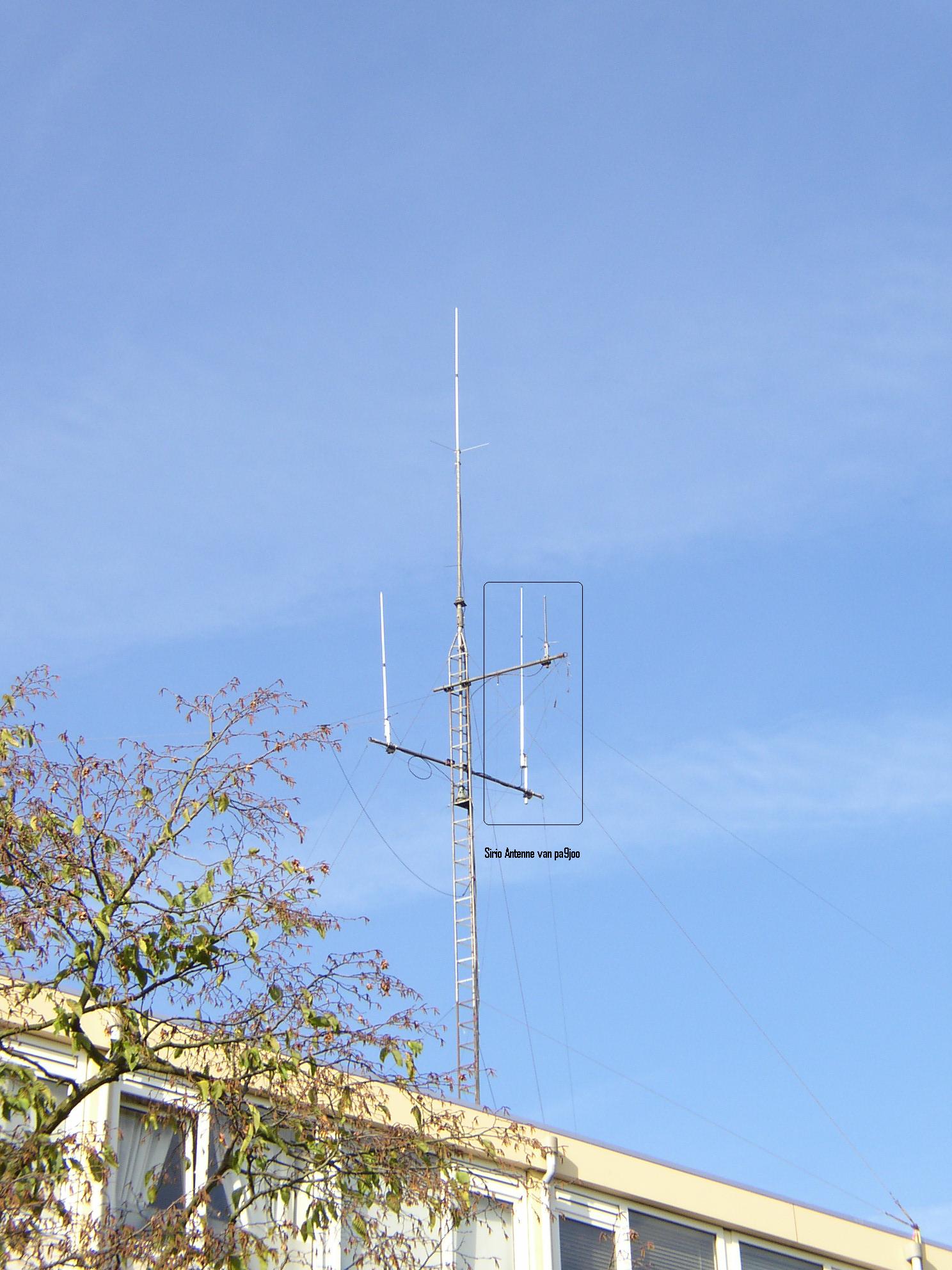

PA9JOO/P

PC7T

Begin oktober heb ik groot onderhoud aan m’n antennepark verricht.
Omdat ik niet zo’n klimgeit ben heb ik een steiger laten zetten.

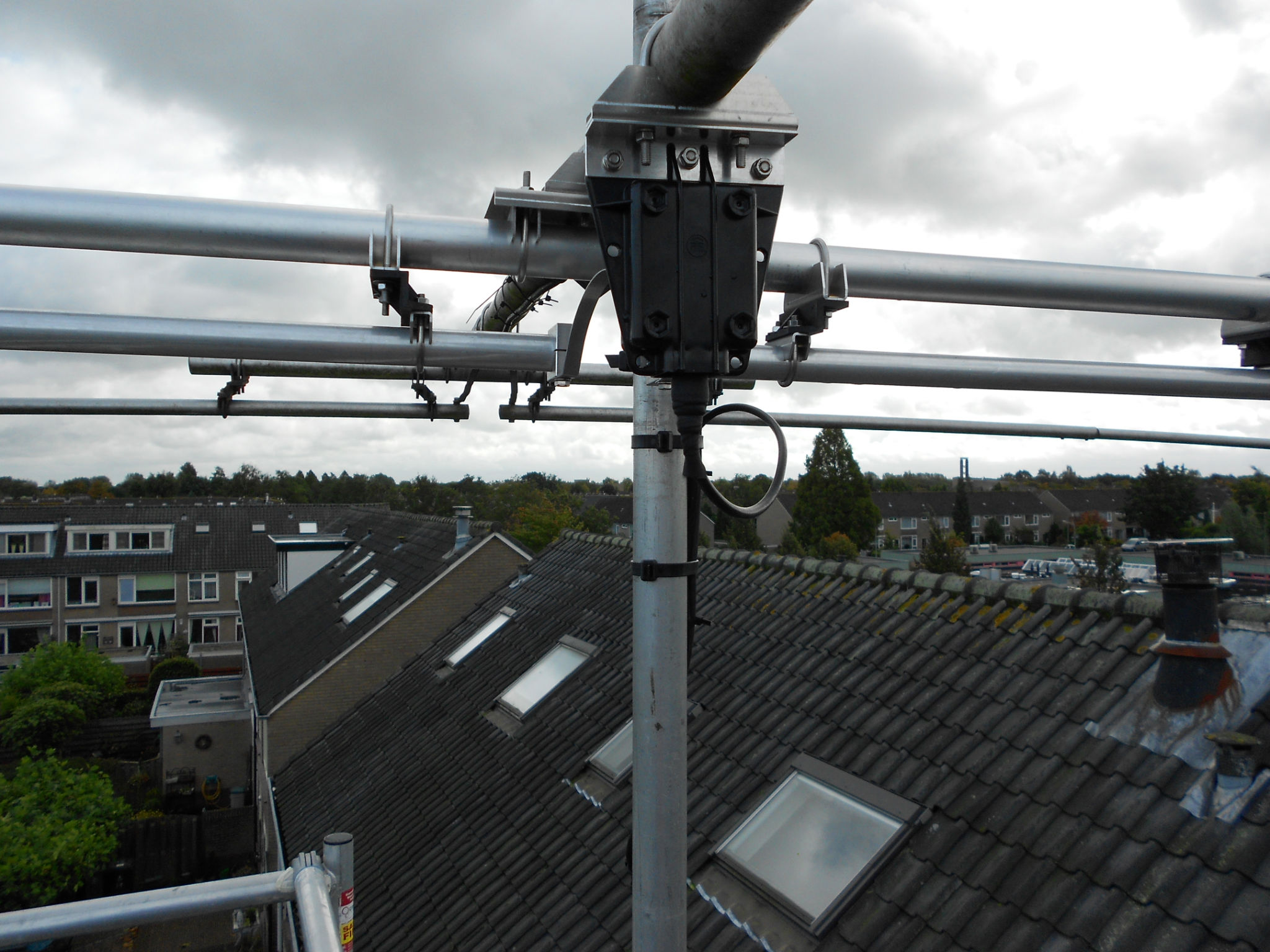

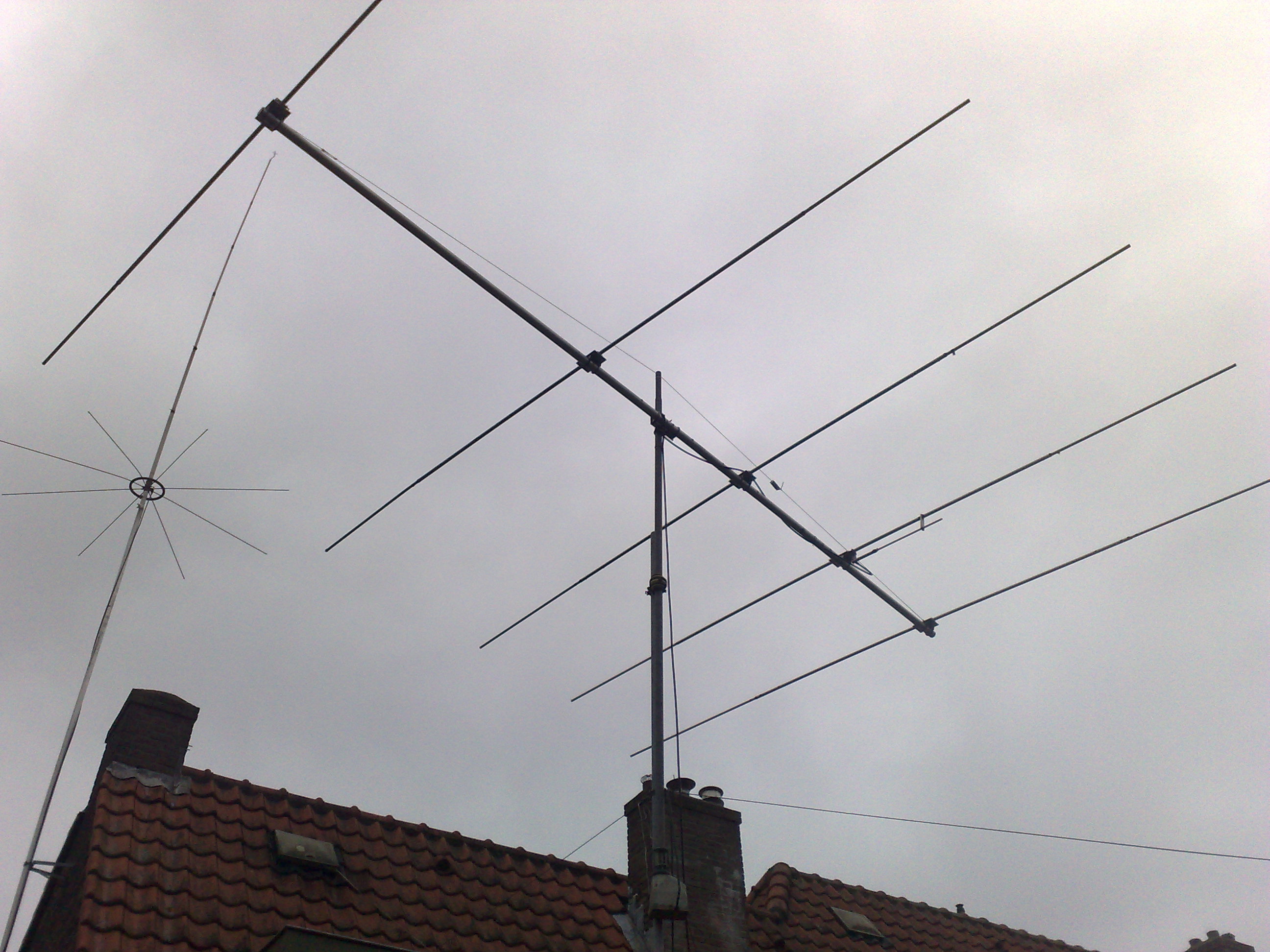

De uitgevoerde werkzaamheden waren o.a. het vervangen van de coax kabels, het plaatsen van een FB-12 van Fritzel op de FB-23, de langdraad vervangen, een HyEndFed van PA3EKE voor 30 meter ophangen en de zwaar geoxideerde zwiepmast vervangen door een alluminium exemplaar. Ook de balun in de FB-23 vervangen door een zwaardere uitvoering.
Ik kan nu 750 Watt CW in de antennes kwijt.

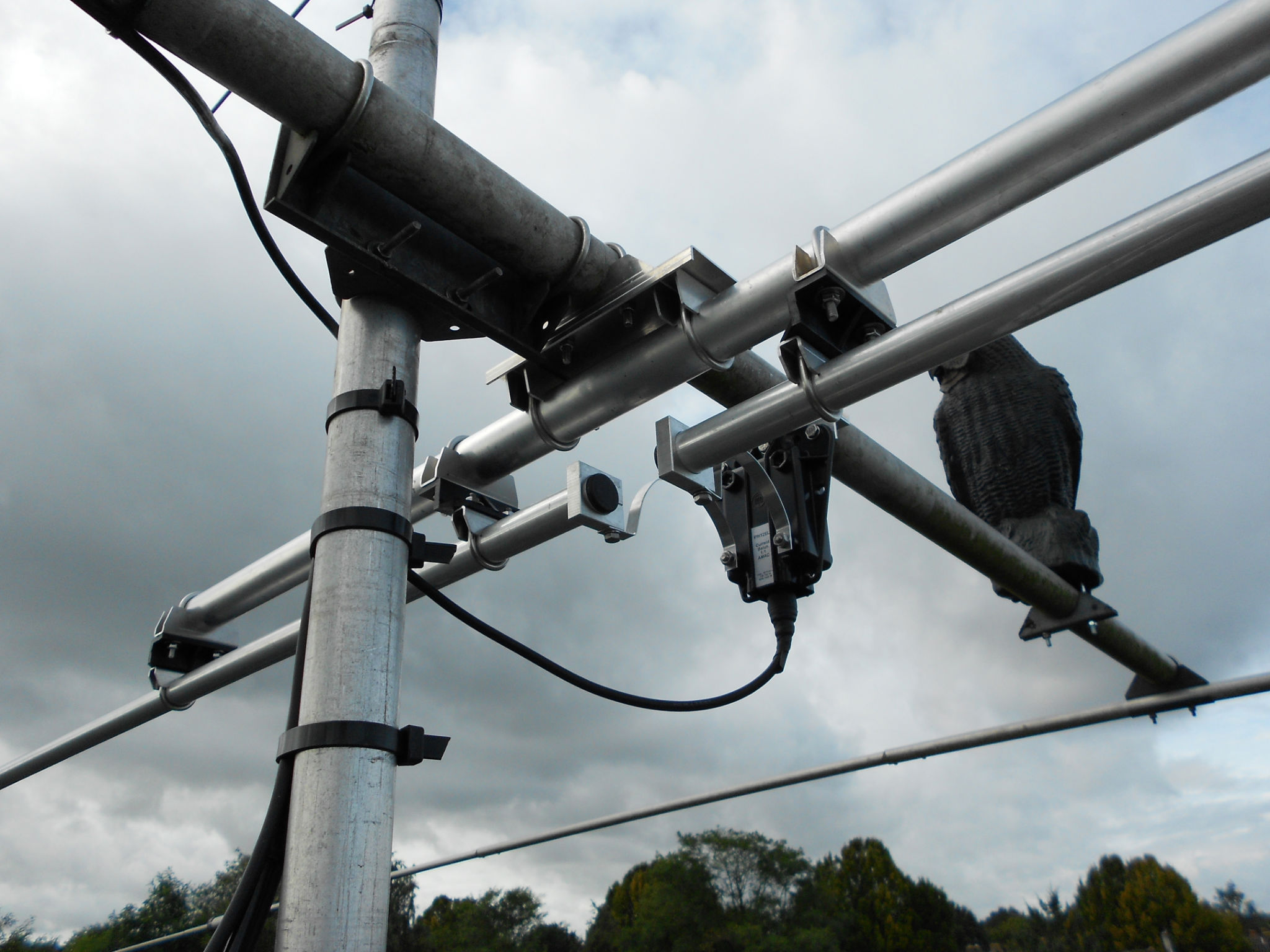

En de uil weer geplaatst. Die was ooit bij een storm naar beneden gevallen.

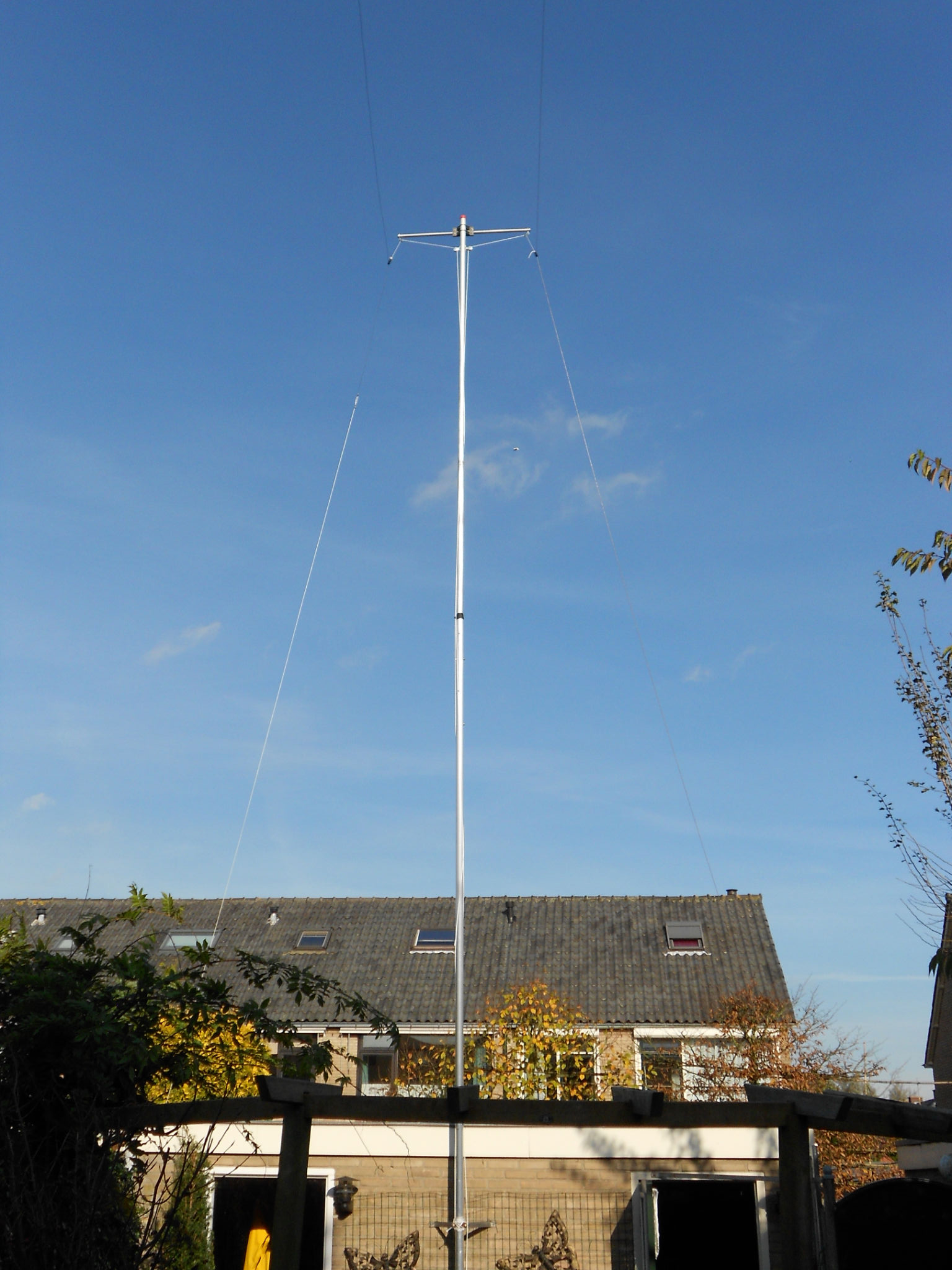

Die zwiepmast is samengesteld uit een boom van een FB-33 en een stuk alluminium steigerpijp van 6 meter. Totale lengte is nu 10 meter.
Bovenin een spreider van oude Fritzel onderdelen.

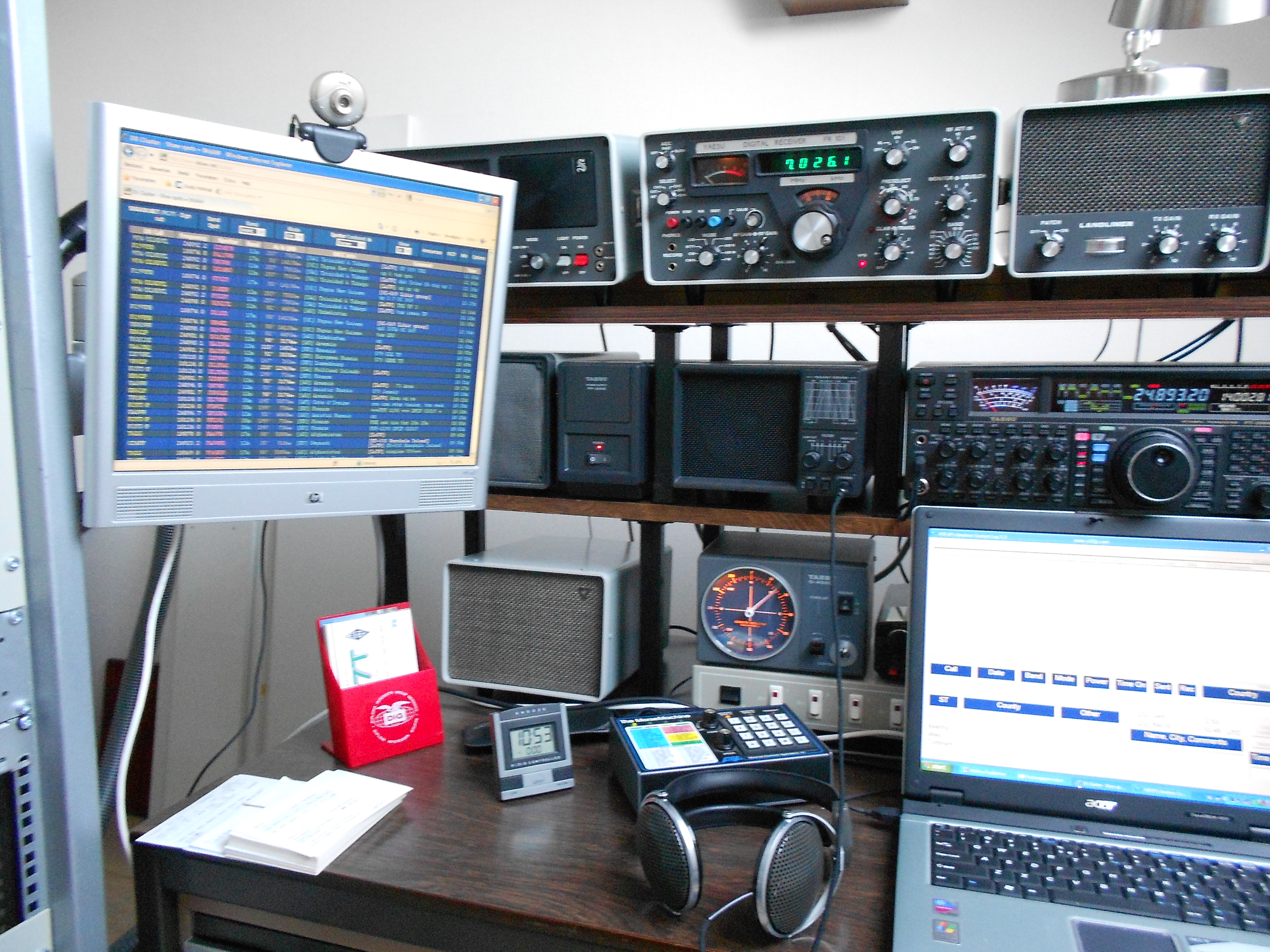

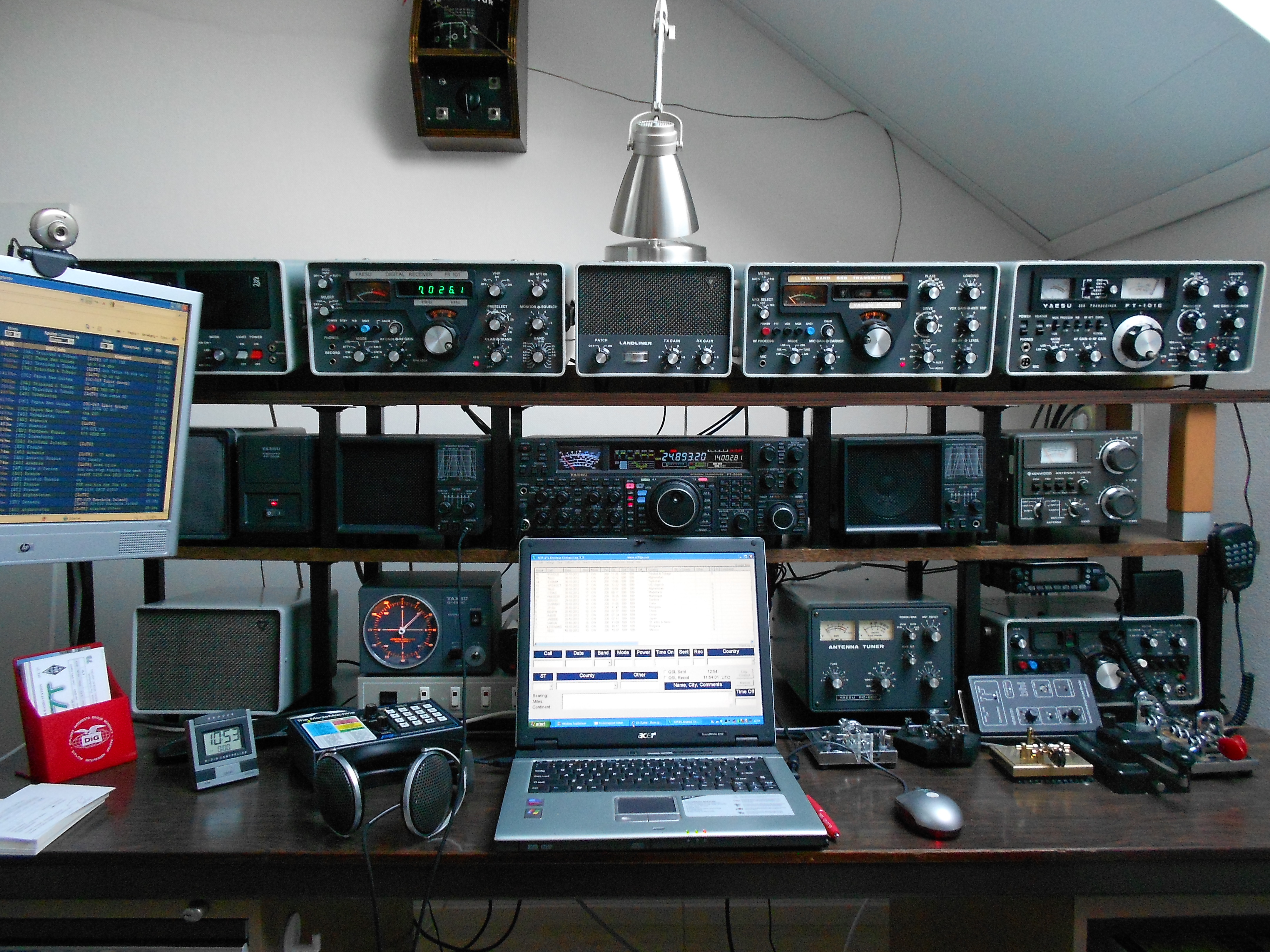

Op de bovenste rij staan een Yaesu FRG-7, de Yaesu Twins FL en FR-101 met een SP101P en rechts een FT-101 Hun belangrijkste taak is “mooi staan te wezen”.
De FR-101 is door de vorige eigenaar volgestopt met alle beschikbare opties, dus ook de 2 meter module en de 6 meter module.
Rechtsonder zie je nog een Yaesu FT-220 allmode 2 meter transceiver.
In het midden vlnr een oude SP-901, de voeding voor de FT2000, een SP2000, de FT2000, weer een SP2000 en een AT-230 van Kenwood.
Onderste rij vlnr een SP101, een powermanager van conrad met daarop de klok voor de rotor, de laptop voor het log programma, de tuner FC-901, een BHI NEIM1031 en de al eerder genoemde FT220.
Boven de FT220 hangt een Yaesu FT7800 met daarnaast de enige microfoon in de shack. Heel soms wordt die gebruikt voor een 225 ku es ootje
Linksboven hangt een monitor voor het SK6AW cluster.
Rechts naast de laptop een Bencher BY-2, een Bencher Hexkey, TWanger sideswiper, handpomp en de virboplex.
Links naast de laptop de AEA MM-3 Morsemachine en een waaibomen DCF klokje

Ik gebruik hoofdzakelijk de FT-2000. Op antenne uitgang 1 is de FC-901 aangesloten, waar ik kan schakelen tussen de HyEndFed voor 30 meter, de FB-23 voor 20, 15 en 10 meter en de FB-12 voor 17 en 12 meter.
Ik hoef deze antennes niet te tunen.
Op antenne uitgang 2 is de AT-230 aangesloten. Daar hangt een draad van 32 meter lengte aan.
Die draad gebruik ik voor 160, 80 en 40 meter. Uiteraard moet ik die wel tunen. Galapagos eilanden en HongKong bevestigd op 80 meter is imho toch wel een aardig resultaat voor 9 meter indoor en 21 meter outdoor.
Verder is de 6 meter HB9CV hierop aangesloten en de Heathkit cantenna.
